SF6-freie RMUs | BGS-24

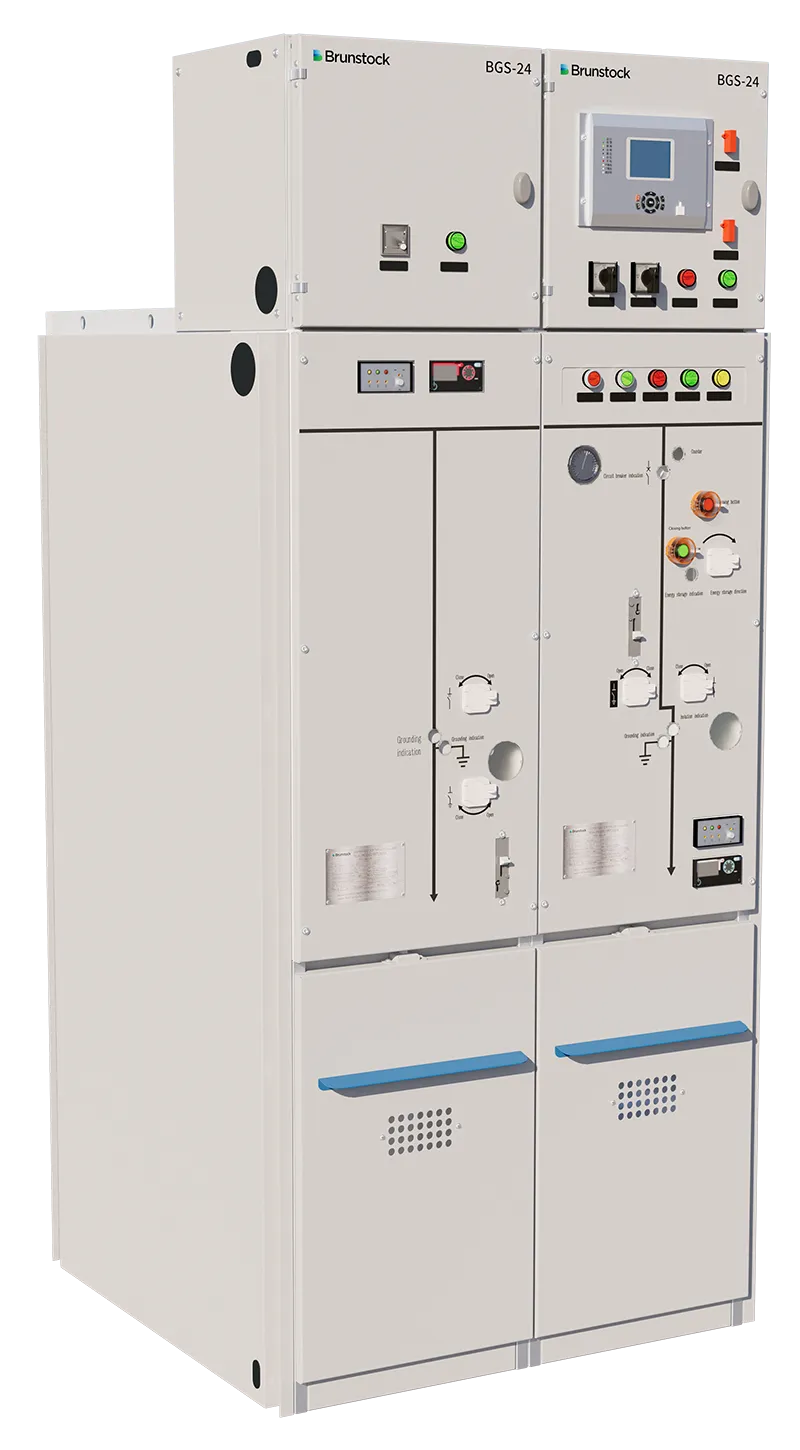

BGS-24 Ein vielseitiges Schaltfeld
Die BGS-24 ist ein mittelspannungsfähiges, trockenluftisoliertes Schaltfeld bis 24 kV, das in Anwendungen der Sekundärverteilung eingesetzt wird. Sie kann mit folgenden Schutzvorrichtungen ausgestattet werden:
- Transformatorenschutz
- Leitungsschutz
Ihre Kompaktheit, der große Funktionsumfang sowie die einfache Installation und Erweiterbarkeit machen sie zu einem vielseitigen Schaltfeld für zahlreiche Verteilungsanwendungen wie öffentliche Stromversorgung, Industrie, Infrastruktur oder erneuerbare Energien.
Einfache Bedienung und Wartung
Mit einer Lebensdauer von 30 Jahren für den Hauptstromkreis ohne Wartung gewährleistet das Gesamtdesign der BGS‑24‑Schaltanlagenreihe eine einfache und zuverlässige Nutzung:
- Vereinfachte Wartung der Funktionseinheiten
- Keine Luftbefüllung vor Ort bei der Installation oder während der gesamten Lebensdauer der BGS‑24 erforderlich
- Unter normalen Betriebsbedingungen
- Lange Lebensdauer
- Verriegelung zur Sicherstellung der korrekten Schaltfolgen
- Einsetzbar in Umspannstationen mit oder ohne begehbare Bediengänge
- Spannungsanzeigelampe
- Großzügiges Kabelabteil zur Installation verschiedener Kabeltypen usw.
Normen & Zertifizierungen
Ein wesentlicher Vorteil
Brunstock arbeitet mit einem Fertigungspartner zusammen, um die BGS‑24 herzustellen. Dessen Aufgaben umfassen die Überwachung von Qualität, Umweltauswirkungen und Arbeitssicherheit, um die Einhaltung der Normen sicherzustellen. Hierfür werden Managementsysteme eingesetzt. Als zusätzliche Kontrollinstanz nutzen die Vertreter von Brunstock ihr lokales Fachwissen, um Konstruktion und hochwertige Fertigung zu überprüfen, und können dabei auch eigene Managementsysteme anwenden.
Die Herstellung der BGS‑24 ist nach den folgenden Managementsystemen zertifiziert:
- ISO 9001:2015 – Qualität
- ISO 45001:2018 – Arbeits- und Gesundheitsschutz
- ISO 14001:2015 – Umwelt
Zertifiziertes Qualitätssystem
Während der Herstellung wird jede BGS‑24‑Funktionseinheit einer systematischen Routineprüfung unterzogen, um die Qualität und Konformität der folgenden Merkmale zu überprüfen:
- Messung der Öffnungs- und Schließgeschwindigkeiten
- Durchführungsprüfung (Dielektrikprüfung)
- Prüfung der Sicherheitssysteme und Verriegelungen
- Prüfung der Niederspannungskomponenten
- Übereinstimmung mit Zeichnungen und Schaltplänen
Die erzielten Ergebnisse werden dokumentiert und von der Qualitätskontrollabteilung auf dem Prüfprotokoll jedes Geräts freigegeben. Dies gewährleistet die Rückverfolgbarkeit des Produkts.
Umweltsystem zertifiziert
Im Rahmen der Umweltpolitik des Herstellers wird die Ausrüstung von Brunstock nach einem Umweltmanagementsystem verwaltet. Die BGS‑24 wurde unter Berücksichtigung des Umweltschutzes entwickelt:
- Alle verwendeten Materialien, wie zum Beispiel der Gasbehälter und die Leiter, sind identifiziert und leicht zur Wiederverwertung trennbar
- Unsere Produktionsstätten sind nach ISO 14001 zertifiziert
Arbeitsschutzsystem zertifiziert
Arbeitsschutz (WHS) hat bei Brunstock höchste Priorität. Die Herstellung der BGS‑24 umfasst die Risikokontrolle und Leistungsverbesserung in Übereinstimmung mit ISO 45001:2018. Brunstock unterstützt den Schwerpunkt des Systems, Risiken für Personal und andere betroffene Parteien, die Gefahren des Arbeitsschutzes im Zusammenhang mit der Herstellung der BGS‑24 ausgesetzt sein könnten, zu beseitigen oder zu minimieren.
A: NS-Fach (Niederspannungsfach)
B: Seitlicher Sammelschienenanschluss und Gastank
C: Fach für Dreistellungs-Schalter (TPS) und Leistungsschaltermechanismus (CB)
D: Kabelanschlussfach
E: Lichtbogenentlüftungsfach
Typenschild
Das Typenschild enthält Angaben zur Ausführung, Nennspannung, Kurzschlussstrom, Nennstrom und den Komponenten.
- NS-Kasten (Niederspannungskasten)
- Leistungsschaltermechanismus (CB)
- Dreistellungs-Schaltermechanismus (TPS)
- Kabelendverschluss
- Kabelanschlussfach
- Ringstromwandler (optional)
- Seitlich erweiterte Sammelschiene
- Gastank-Leistungsschaltermechanismus
- Gastank-Dreistellungs-Schaltermechanismus
- Außenkonus-Abstützer
- Berstscheibe
- Kabelklemme
Betriebsbedingungen
- Umgebungstemperatur: von –5 °C bis +40 °C (*)
- Durchschnittswert über 24 Stunden (max.): +35 °C
- Typische maximale Installationshöhe über dem Meeresspiegel: 1.000 m – deutlich größere Höhen auf Anfrage möglich
- Art des Isoliergases: trockene, saubere Luft
- Nennüberdruck bei +20 °C: 0,03 MPa
(*) Niedrigere/höhere Umgebungstemperaturen auf Anfrage.
Schutzart (IP)
- Hauptstromkreise (Gasbehälter): IP67
- Gehäuse: IP4X
- Zwischen den Abteilen: IP2X
- Schaltanlage: IK10
Trennwandklasse und Kategorie der Versorgungskontinuität
- Trennwandklasse: PM
- Kategorie der Versorgungskontinuität: LSC1
Interne Lichtbogenklassifizierung
Die BGS‑24 ist ein druckbeaufschlagtes, hermetisch geschlossenes System, das der Norm IEC 62271‑1 entspricht. Der Tank ist mit trockener Luft gefüllt, die als Isolier- und Löschmedium dient. Die interne Lichtbogenklassifizierung der BGS‑24 gemäß IEC 62271‑200 ist in der untenstehenden Tabelle aufgeführt. Im unwahrscheinlichen Fall eines Luftüberdrucks wird die trockene Luft über Sicherheitsventile vom Bediener weggeleitet.
IEC‑Normen
Unsere BGS‑24‑Schaltanlagen entsprechen den unten aufgeführten Normen:
Allgemeine Einführung
- Die BGS‑24 ist ein dreipoliger Vakuum-Leistungsschalter in einer trockenluftisolierten, metallgekapselten Schaltanlage. Sie wird hauptsächlich in Stromverteilungssystemen wie erneuerbaren Energien, kleinen und mittleren Generatoren, Umspannwerken, Hochhäusern, Industrie- und Bergbauunternehmen, U-Bahnen und elektrifizierten Eisenbahnen eingesetzt, um Steuerung, Schutz und Überwachung von Stromversorgungssystemen und Lasten zu realisieren. Sie ist besonders geeignet für unterirdische Anlagen, große Höhen, Permafrostgebiete, Küstenregionen, feuchte Umgebungen, dicht besiedelte Gebiete und Standorte mit hohen Baukosten pro Fläche.
- Die Schlüsseltechnologien der Produktentwicklung und -konstruktion, wie Isolierung, Temperaturanstieg, mechanische Festigkeit, Abdichtung, Lichtbogenverhalten usw., werden vollständig mittels Computersimulation berechnet, um die Qualität und Zuverlässigkeit der Produktentwicklung sicherzustellen.
- Um die Stabilität und Zuverlässigkeit der Fertigungsqualität zu gewährleisten, hat das Unternehmen importierte, dreidimensionale Fünf-Achs-Roboter-Schweißanlagen, Helium-Lecksuchgeräte, Blitzstoßprüfanlagen, Röntgenprüftechnik, Teilentladungsprüfer, Temperaturanstiegsprüfstände sowie Hoch- und Tieftemperatur-Prüfeinrichtungen eingeführt.
- Das Unternehmen organisiert die Produktion streng nach ISO‑9000-Dokumenten und 6S-Management, um sicherzustellen, dass die Qualität des gesamten Schaltschranks während des gesamten Prozesses überwacht wird.
- Die Hochspannungs-Primärkomponenten des Produkts sind in einer Edelstahlkammer untergebracht; der Hauptstromkreis ist vollständig gekapselt, vollisoliert und wartungsfrei.
- Das Produkt verwendet Trockenluftisolierung und Vakuum-Lichtbogenlöschtechnik; die Lebensdauer des Vakuum-Leistungsschalters beträgt bis zu 10.000 Schaltspiele.
- Das Produkt ist mit einem unabhängigen Lichtbogenkanal ausgestattet; die Lichtbogenfestigkeit des gesamten Schaltschranks beträgt: IAC‑AFLR 20 kA/1 s.
Vorteile
Vielfältige Lösungen
- Diese SF6-freie Schaltanlage ist ein integraler Bestandteil einer grünen GIS-Lösung
- Bus- und Leitungs‑VT‑Lösung
- Lasttrennschalter‑Lösung
- Messung
Entwicklungsfähigkeit
- Eigenentwicklung der Kernkomponenten (Leistungsschalter und Dreistellungsschalter)
Positionierung
Technisch
- 24‑kV‑Trockenluft‑gasisolierte Schaltanlagenserie
Markt
- Energieversorger, Bahn, Photovoltaik, Öl & Gas, Bergbau usw.
- Afrika, Asien-Pazifik, Naher Osten, Europa usw.
Kompakte Bauweise
- Höhe mit Standard‑NS‑Kasten: 2100 mm
- Breite: 450 mm / 600 mm
- Tiefe: 950 mm
Funktionsumfang
Merkmale
- Trockenluftisolierung, Vakuumunterbrechung, umweltfreundlich;
- Keine Befüllung mit Trockenluft bei der Installation vor Ort erforderlich;
- Nennüberdruck für befüllte Luft beträgt weniger als 0,03 MPa;
- Mit einzigartigem natürlichem Luftkühlkanal;
- Modulares Design, abnehmbarer Gasbehälter und Abteil;
- Der Hauptstromkreis ist vollständig gekapselt und mit IP67 isoliert;
- Leistungsschalter bis 630 A, Hauptsammelschiene bis 630 A und Nennschaltvermögen 20 kA;
- Hauptsammelschienen‑Spannungswandler (VT) und Überspannungsableiter mit Trennschalter, einfach zu bedienen und zu warten;
- Kompakte Bauweise.
BGS‑24
| Nennspannung kV | 24 |
| Nennleistungsfrequenzisolierung 1min kV | 65/79 |
| Blitzstoßfestigkeit (Spitze) kV | 125/145 |
| Nennfrequenz Hz | 50 |
| Bemessungs kurzschlussausschaltstrom (RMS) kA | 25 |
| Bemessungsspitzenstrom kA | 54.6 |
| Bemessungs kurzzeit stromfestigkeit (RMS) kA | 25 |
| Dauer des Bemessungskurzzeitstroms s | 3 |
| Bemessungsstrom der Hauptsammelschiene A | 630 |
| Bemessungsstrom der Abzweigschiene A | 630 |
| Störlichtbogenklassifizierung kA/s | IAC A(FLR) 25/1 |
| Mechanische Lebensdauer von VCB-Zeiten | 10.000 |
| Mechanische Lebensdauer der Dreistellungsschaltzeiten | 5.000 |
| Bemessungsdruck (absolut bei 20 ℃) MPa | 0,14 |
| Mindestbetriebsdruck (absolut bei 20 ℃) MPa | 0,12 |
| Art des Isoliergases | Trockene Luft |
| Feuchtigkeitsgehalt (20°C) ppm | ≤300 |
| Volumen (BxTxH)* mm | 450x1000x2250 |
| IP-Klasse Gastank (der Primärkreislauf) | IP67 |
| Gehäuse der IP-Klasse | IP4X |
| IP-Klasse Zwischen den Fächern | IP2X |
Hinweis: * Die Standardhöhe des NS‑Kastens beträgt einschließlich 500 mm. Bei zusätzlicher Instrumentierung kann die Höhe des Sekundärraums nach technischer Klärung entsprechend vergrößert werden.
BGS‑24 Vakuum-Leistungsschalter (VCB)
| Nennspannung kV | 24 |
| Nennleistungsfrequenzisolierung 1min kV | 65/79 |
| Blitzstoßfestigkeit (Spitze) kV | 125/145 |
| Nennfrequenz Hz | 50 |
| Bemessungskurzschlussausschaltstrom (RMS) kA | 20 |
| Bemessungskurzzeitstromfestigkeit (RMS) kA | 20 |
| Dauer des Bemessungskurzzeitstroms s | 3 |
| CB elektrische Ausdauer / | E2 |
| 100 % Kurzschlussausschaltzeiten | 30 |
| Bemessungskabel-Ladestrom A | 50 |
| CB mechanische Lebensdauerzeiten | 10.000 |
| Schließzeit ms | 30-60 bei Nennspannung |
| Öffnungszeiten ms | 20-50 @ Nennspannung |
| Kontaktöffnungsabstand mm | 14.5-18 |
| Überweg mm | 4±1 |
| Bemessungsbetriebsfolge | O-0,3s-CO-180s-CO |
BGS‑24 Dreistellungsschalter (TPS)
| Nennspannung kV | 24 |
| Nennleistungsfrequenzisolierung 1min kV | 65/79 |
| Blitzstoßfestigkeit (Spitze) kV | 125/145 |
| Nennfrequenz Hz | 50 |
| Bemessungskurzzeitstromfestigkeit (RMS) kA | 25 |
| Bemessungsspitzenstrom kA | 63 |
| Dauer des Bemessungskurzzeitstroms s | 4 |
| Abstand zwischen dynamischen und statischen Kontakten von DS mm | 145±3 |
| Abstand zwischen dynamischen und statischen Kontakten von ES mm | 130±3 |
| Dreiphasiges Schließen asynchron mm | ≤3 |
| Asynchronität der dreiphasigen Öffnung mm | ≤3 |
| Der Stromkreiswiderstand zwischen den dynamischen und statischen Kontakten des Hauptstromkreises μΩ | ≤50 |
| Manuelles Betätigungsdrehmoment N. M | ≤250 |
| Mechanische Standzeiten | 5.000 |
Vakuum-Leistungsschalter
Für den Leistungsschalter der BGS‑24 wird Vakuum-Schalttechnik eingesetzt. Der maximal zulässige Nennstrom beträgt 630 A, der Nennkurzzeitstrom 20 kA (3 s), die elektrische Lebensdauer entspricht E2 (30 Schaltspiele) und die mechanische Lebensdauer M2 (10.000 Schaltspiele). Die drei Phasen A/B/C sind von links nach rechts horizontal angeordnet.
Nach der Installation und Inbetriebnahme des Schaltschranks wird dieser nach der Gesamtmontage fest im Gehäuse fixiert. Die spezifische Struktur ist nachfolgend dargestellt.
Dreistellungsschalter
Der Dreistellungsschalter der BGS‑24 vereint die Funktionen eines Trennschalters und eines Erdungsschalters. Er besitzt keine Schaltfähigkeit unter Last, und der maximal zulässige Nennstrom beträgt 630 A. Er kann nur „Ein“- und „Aus“-Befehle ausführen, wenn kein Strom fließt. Die spezifische Struktur ist nachfolgend dargestellt.
Funktion
- Nennstrom für Schalt- und Trennvorgänge;
- Kurzschluss-Ausschalt- und Einschaltvorgänge;
- Zusammenarbeit mit dem TPS zur Realisierung der Erdungsfunktion.
Der TPS kann den Erdungsschalter nur betätigen, wenn kein Strom im Stromkreis fließt; der Erdungsschalter darf nur geschlossen werden, nachdem der Leistungsschalter geöffnet wurde.
Die drei Phasenpole des Leistungsschalters sind im CB‑Gasbehälter horizontal angeordnet, der Antriebsmechanismus befindet sich außen für eine einfache Wartung. Mechanismus und Pol sind durch bewegliche, dichtende Bälge miteinander verbunden.
Beschreibung der Benutzeroberfläche
Dank des klaren Einlinienschemas ist die Benutzeroberfläche der BGS‑24 einfach und sicher zu bedienen. Jedes Schaltgerät ist mit einer Zugangsstelle für den Bedienhebel sowie einem Anzeiger für die mechanische Stellung ausgestattet.
Die Lasttrennschalter und Vakuum-Leistungsschalter können optional mit einem motorisierten Antriebsmechanismus ausgerüstet werden.
- Motorisierter CB‑Drucktaster
- Manometer
- Leistungsschalter‑Stellungsanzeige
- Manueller „Schließen“-Taster für den Leistungsschalter
- Federladeanzeige
- Betätigungsöffnung für den Erdungsschalter
- Trennschalter‑Stellungsanzeige
- Erdungsschalter‑Stellungsanzeige
- Schutzrelais
- Spannungsanzeigesystem
- Leistungsschalter‑Zähler
- Manueller Betätigungstaster für den Leistungsschalter
- Betätigungsöffnung für den Leistungsschalter
- Betätigungsöffnung für den Trennschalter
- Sichtfenster
Erweiterbarkeit der BGS‑24
- Die BGS‑24 bietet erweiterbare Konfigurationen für Anwendungen in der Sekundärverteilung;
- Die Verbindung jeder Funktionseinheit ermöglicht je nach Installationsanforderungen mehrere Kombinationen. Die erweiterbare Ausführung der BGS‑24 erlaubt den Anschluss zusätzlicher Einheiten auf der linken oder rechten Seite und bietet so eine größere Flexibilität bei der Auswahl und Anordnung der Mittelspannungs-Schaltanlagenfunktionen.
- Die Installation und die Inline‑Verbindung der erweiterbaren BGS‑24 erfordern keinerlei Handhabung von Gas;
- Maximalstrom: 630 A.
Aufbau und Montage
Die Erweiterung ist dank folgender Merkmale ein sehr einfacher Prozess:
- Das Erweiterungsgerät dient zum Verbinden der Sammelschienen zweier Felder. Positionsabweichungen werden durch feste, kugelförmige Kontakte und bewegliche Kupplungen ausgeglichen, die axial und radial verstellbar sind;
- Hochsichere dielektrische Dichtungen aus silikonisolierenden, konischen Steckverbindern, die an die elektrische Spannung angepasst sind; die Montage der Isolierverbinder wird durch eine mechanische Kraft aufrechterhalten, die erzeugt wird durch:
- Integrierte Führungsstifte zur korrekten Ausrichtung der Felder
- Eine Verschraubung, die durch mechanische Anschläge gesichert ist
Während der Montage eines Erweiterungsfeldes ist ein zusätzlicher Freiraum von mindestens 450 mm erforderlich, um die Handhabung zu ermöglichen.
Kabelanschlussraum
Der Kabelanschlussraum ist so ausgelegt, dass er folgende Anschlusssysteme aufnehmen kann:
- Vollständig isoliert;
- In metallischem Gehäuse;
- Teilweise isoliert.
Die Kabelhalterungen sind horizontal und vertikal verstellbar, um die Installation verschiedener Kabelsysteme zu ermöglichen. Die Kabelhalterungen sind wahlweise mit runden oder Langlöchern für Standardkabelschuhe ausgestattet. Zusätzliche Tragekonstruktionen können für die Installation von zwei Kabeln pro Phase, Kabelsteckverbindungen oder Überspannungsableitern geliefert werden.
Anschlussarten
Der TGS‑Kabelanschlussraum ist großzügig bemessen und ermöglicht verschiedene Anschlussarten (vgl. Auswahl der Kabel):
- Einzelkabel pro Phase;
- Zweifachkabel pro Phase;
- Einzelkabel pro Phase + Überspannungsableiter;
- Eine Dreifachkabel‑pro‑Phase‑Verbindung ist ebenfalls verfügbar (bitte kontaktieren Sie uns);
- Kein Kabel – Durchführungen mit Isolierstopfen geschützt.
Stromwandler
Die BGS‑24 verwendet Stromwandler in Durchführungsbauart, die sowohl über ein- oder mehradrige Zu‑ und Abgangskabel als auch über die Hauptsammelschiene geführt werden können. Zum Anschluss des Stromwandlers an der BGS‑24 wird ein Außenkonuskabel verwendet. Der dreiphasig integrierte Stromwandler kann direkt auf der Außenkonushülse befestigt werden. Der Primärstrom des Stromwandlers beträgt 100 bis 1250 A, der Sekundärstrom 1 A oder 5 A. Die genaue Anzahl der Sekundärwicklungen, die Genauigkeitsklasse und die Bemessungsleistung des Stromwandlers werden bei der Bestellung festgelegt.
Stromwandlerinstallation auf der Kabelseite
Der kabelseitige Stromwandler wird über das Zu‑/Abgangskabel geführt und auf dem Träger im Kabelanschlussraum befestigt, wie nachfolgend dargestellt.
VT‑Lösung
Brunstock bietet folgende VT‑Lösung an:
- Block‑VT (24 kV)
- Steckverbinder für VT
Die BGS‑24 ist mit Kabeldurchführungen ausgestattet, die den Normen EN 50181 und IEC 60137 für Kabelendverschlüsse entsprechen. Die Durchführungen erfüllen die Anforderungen der DIN 47636 T1. Folgende Kabeldurchführungen werden verwendet:
- Interface C mit M16 × 2‑metrischem Gewinde, Baureihe 400, In = 630 A – Standard bei allen Modulen und für Seitenanschluss
- Interface B mit Stecker, Baureihe 400, In = 400 A – optional für alle Module. Der gelb markierte Bereich kennzeichnet die silberbeschichtete Kontaktfeder.
Die Montageanweisungen des Herstellers der Kabelendverschlüsse sind zu befolgen. Die Durchführungen müssen gründlich mit dem mitgelieferten Silikon geschmiert werden.
Wichtig: Wenn keine Kabel angeschlossen sind, muss der Erdungsschalter in der geschlossenen Stellung verriegelt werden oder die Durchführungen müssen vor der Inbetriebnahme mit Endverschlusskappen versehen werden.
Kabelendverschlüsse
Alle Durchführungen sind durch die Abdeckung des Kabelanschlussraums geschützt. Die nachfolgenden Abbildungen zeigen typische Anordnungen mit Kabelsteckverbindern. Die unter den Abbildungen dargestellte Tabelle gibt das Maß A in Millimetern vom Kabeldurchführungspunkt bis zur Innenseite der Abdeckung des Kabelanschlussraums an.
Überspannungsableiter
Der Überspannungsableiter BGS-24 kann entsprechend den Kabelbuchsen in zwei Typen unterteilt werden: eine mit Außenkonushülse und die andere mit Innenkonus-Kabelbuchse, wird in den Schaltschrank gesteckt und passt zur Innenkonusbuchse 2#; Die Überspannungsableiter der Hauptsammelschiene und der Leitungsseite werden am Boden des Feldes angebracht. Die spezifischen technischen Parameter der Ableiter sind bei der Bestellung festzulegen.
Bei der Entwicklung der BGS-24 wurde besonderer Wert auf die Sicherheit des Personals und die Zuverlässigkeit der Schaltanlage im Betrieb gelegt. Ein Verriegelungssystem verhindert Fehlbedienungen. So können die Bedienhebel nur betätigt werden, wenn der Betriebszustand dies zulässt. Der Zugang zum Kabelraum ist nur möglich, wenn der entsprechende Abgang geerdet ist. Diese Ringkabelanlagen sind mit folgenden Verriegelungen ausgestattet:
Verriegelung
Elektrische Verriegelung
- Eine elektrische Verriegelung kann durch die Kontakterkennung und Logikprogrammierung der intelligenten Steuer- und Schutzeinheit für den Positionszustand von TPS und CB erreicht werden, und sie kann auch durch einen Mikroschalter erreicht werden;
- Die elektrische Verriegelung kann nur aktiviert werden, wenn die sekundäre Stromversorgung mit Strom versorgt wird;
- Elektromagnetische Sperre ist für ES optional.
Mechanische Verriegelung
- Eine mechanische Verriegelung kann unter bestimmten Bedingungen nur durch manuelle Betätigung der Hauptwelle mit TPS erreicht werden;
- Beim Einschalten des Leistungsschalters wird die Handbetätigungsabdeckung des DS verriegelt. Erst nach dem Öffnen des CB kann die Abdeckung frei geöffnet werden, dann kann der Griff für den DS-Betrieb in das Loch eingeführt werden. Bei manuellem Öffnen des Deckels kann der CB weder elektrisch noch mechanisch betätigt werden;
- Schlüsselschloss und Vorhängeschloss sind für CB/DS/ES auf Anfrage optional.

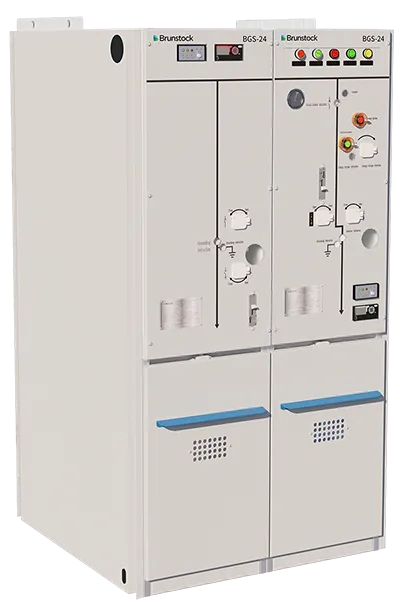

Functional unit with vacuum circuit breaker, disconnector and earthing switch
Verpackung
Für Straßen- und Schienentransport:
Die BGS-24-Schaltanlage ist unter Schutzfolie verpackt und wird mit zwei Kunststoffbändern auf einer Holzpalette befestigt geliefert.
Für den Seetransport:
Die BGS-24 wird in einer heißversiegelten Hülle mit Trockenmittelbeuteln verpackt und anschließend in einer Holzkiste mit stabilem, dichtem Boden (auch für den Transport im Container) eingeschlossen.
Für den Lufttransport:
Die BGS-24-Schaltanlage wird in Holzkisten (Verschlägen) mit stabilen Wänden und einer Schutzhülle (Staubschutzhülle) verpackt.
Der BGS-24 muss stehend transportiert werden:
- Beim Transport mit einem Gabelstapler: Gerät nur auf einer Palette transportieren.
- Beim Transport ohne Palette: An den Hebeösen der Schaltanlage muss ein Hebegurt eingehängt werden. Der Winkel mit dem Hebegurt muss mindestens 45° betragen.
- Beim Transport auf einer Palette: Schaltanlage nicht kippen. Schwerpunktmarkierungen beachten.
- Beim Transport mit Hebegurten: Die beiden Hebeösen verwenden.
Verriegelung
Elektrische Verriegelung
- Die elektrische Verriegelung kann durch die Kontakterkennung und Logikprogrammierung der intelligenten Steuer- und Schutzeinheit für den Positionszustand von TPS und CB erreicht werden. Sie kann auch durch einen Mikroschalter erreicht werden.
- Die elektrische Verriegelung kann nur bei eingeschalteter Sekundärstromversorgung aktiviert werden.
- Die elektromagnetische Verriegelung ist für ES optional.
Mechanische Verriegelung
- Die mechanische Verriegelung kann nur unter bestimmten Bedingungen durch manuelle Betätigung der Hauptwelle mit TPS erreicht werden.
- Beim Schließen des Leistungsschalters wird die Handbedienungsabdeckung des DS verriegelt. Erst nach dem Öffnen des CB kann die Abdeckung frei geöffnet und der Griff in die Öffnung für die DS-Betätigung eingeführt werden. Bei manuellem Öffnen der Abdeckung kann der CB weder elektrisch noch mechanisch bedient werden.
- Schlüsselschloss und Vorhängeschloss sind für CB/DS/ES auf Anfrage optional erhältlich.
Lagerung
BGS-24 muss entsprechend den Anforderungen der geplanten Lagerdauer verpackt werden. BGS-24 muss in seiner Originalverpackung unversehrt aufbewahrt werden.
Der Lagerbereich darf keinen starken Temperaturschwankungen ausgesetzt sein. Fragen Sie uns nach besonderen Lagerbedingungen.
Planung
Die Mitarbeiter von Brunstock unterstützen Sie bei der Planung und Umsetzung Ihrer Lösung, um Ihre Prozesse zu sichern und Ihre Zeit zu optimieren. Im Rahmen der von Brunstock angebotenen Schulungen bieten unsere Mitarbeiter in der Regel Folgendes an:
- Technische Machbarkeitsstudien: Wir begleiten Sie bei der Entwicklung einer Lösung speziell für Ihre Umgebung.
- Vorentwurf: Beschleunigen Sie die Bearbeitungszeit bis zum endgültigen Lösungsentwurf.
Installation
Brunstock-Mitarbeiter unterstützen Sie bei der Installation effizienter, zuverlässiger und sicherer Lösungen basierend auf Ihren Plänen.
- Projektmanagement: Wir unterstützen Sie dabei, Ihre Projekte termingerecht und im Rahmen des Budgets abzuschließen.
- Inbetriebnahme: Wir stellen durch Tests vor Ort sowie Inbetriebnahmetools und -verfahren sicher, dass Ihre tatsächliche Leistung der Planung entspricht.
Betrieb
Die Brunstock-Mitarbeiter unterstützen Sie mit ihren Dienstleistungen dabei, die Betriebszeit Ihrer Anlage zu maximieren und Ihre Investitionsausgaben zu kontrollieren. Bitte fragen Sie sie nach detaillierten Informationen zu:
- Advantage-Servicepläne: Maßgeschneiderte Servicepläne für präventive, vorausschauende und korrektive Wartung
- Wartung vor Ort: Umfangreiches Wissen und Erfahrung in der Wartung elektrischer Energieverteilungen
- Ersatzteilmanagement: Die Brunstock-Mitarbeiter stellen die Verfügbarkeit von Ersatzteilen sicher und unterstützen Sie bei der Optimierung Ihres Wartungsbudgets für Ersatzteile
- Technische Schulungen: Zum Aufbau der notwendigen Fähigkeiten und Kompetenzen für einen sicheren und ordnungsgemäßen Betrieb Ihrer Anlagen.
Häufigkeit der Wartungseingriffe
Die Hersteller von Brunstock-Geräten empfehlen einen Wartungsplan, um die Leistung der elektrischen Verteilungsanlagen langfristig zu verbessern. Weitere Informationen finden Sie im Produkthandbuch und können mit Ihrem Brunstock-Vertreter besprochen werden.
Optimieren
Brunstock-Mitarbeiter unterbreiten Empfehlungen zur Verbesserung von Sicherheit, Verfügbarkeit, Zuverlässigkeit und Qualität.
- Elektrische Bewertung: Definieren Sie ein Verbesserungs- und Risikomanagementprogramm.
Wenn es um Ihre elektrische Energieverteilung geht, können Ihnen die Brunstock-Vertreter helfen:
- Steigern Sie Produktivität, Zuverlässigkeit und Sicherheit
- Reduzieren Sie Risiken und begrenzen Sie Ausfallzeiten
- Halten Sie Ihre Anlagen auf dem neuesten Stand und verlängern Sie deren Lebensdauer
- Senken Sie Kosten und erhöhen Sie Ihre Einsparungen
- Steigern Sie Ihre Kapitalrendite
Kontaktieren Sie uns für weitere Informationen
sales@brunstock.com
Am Ende der Lebensdauer der BGS-24
Die Demontage und Demontage der BGS-24 ist am Ende ihrer Lebensdauer möglich. Die Trennung der einzelnen Elemente der Schaltanlage erfolgt:
- Durch Trennen der mechanischen Verbindungen
- Durch Demontage, Aufbrechen oder Abscheren der Verbindungen.
Um eine effiziente und ökologische Sortierung und Vernichtung der Materialien zu gewährleisten, wurden alle Kunststoffkomponenten identifiziert. Ihr Brunstock-Vertreter stellt Ihnen, seinem Kunden, eine Beschreibung der Materialien sowie Informationen zum optimalen Verwertungsprozess zur Verfügung, den Recyclingunternehmen in Ihrer Nähe benötigen.
Abwicklung am Ende der Lebensdauer
Brunstock unterstützt Sie bei Ihrem BGS-24-Ansatz zur Abwicklung am Ende der Lebensdauer.
Keine Rückgewinnung gefährlicher Gase
Dank der Verwendung trockener Luft ist für BGS-24 kein Prozess zur SF6-Gasrückgewinnung erforderlich.
Keine Rückgewinnung gefährlicher Gase
Dank der Verwendung trockener Luft ist für BGS-24 kein Prozess zur SF6-Gasrückgewinnung erforderlich.
Abfallverarbeitung
