Allgemeine Einführung

  • BGS-40.5 ist eine luftisolierte, metallgekapselte Schaltanlage, die hauptsächlich in Stromverteilungssystemen wie Kraftwerken, kleinen und mittleren Generatoren, Umspannwerken, Hochhäusern, Industrie- und Bergbauunternehmen, U-Bahnen und elektrifizierten Eisenbahnen eingesetzt wird, um die Steuerung, den Schutz und die Überwachung von Stromversorgungssystemen und Verbrauchern zu gewährleisten. Sie eignet sich besonders für unterirdische Anlagen, große Höhen, Permafrostgebiete, Küstenregionen, feuchte Umgebungen sowie dicht besiedelte Gebiete und Orte mit hohen Baukosten.
  • Die Schlüsseltechnologien der Produktentwicklung und des Designs, wie z. B. Isolierung, Temperaturanstieg, mechanische Festigkeit, Abdichtung, Lichtbogenbildung usw., werden alle mithilfe von Computersimulationen berechnet, um die Qualität und Zuverlässigkeit der Produktentwicklung zu gewährleisten.
  • Um die Stabilität und Zuverlässigkeit der Produktfertigungsqualität zu gewährleisten, hat das Unternehmen importierte dreidimensionale Fünf-Achsen-Roboterschweißanlagen, ein Helium-Lecksuchgerät, Blitzschlagprüfgeräte, Röntgenprüfgeräte, Teilentladungsprüfgeräte, Temperaturanstiegsprüfgeräte, Hoch- und Tieftemperaturprüfgeräte und weitere Anlagen eingeführt.
  • Brunstocks Fertigungspartner organisiert die Produktion streng nach den ISO 9000-Richtlinien und dem 6S-Management, um sicherzustellen, dass die Qualität des gesamten Schranks während des gesamten Produktionsprozesses überwacht wird.
  • Die Hochspannungs-Primärkomponenten des Produkts sind in einem Gehäuse aus Aluminiumlegierung untergebracht und wartungsfrei.
  • Das Produkt verwendet Trockenluftisolierung und Vakuum-Lichtbogenlöschtechnologie, und die Lebensdauer des Vakuum-Leistungsschalters beträgt bis zu 10.000 Schaltvorgänge.
  • Das BGS-40.5 ist mit einem unabhängigen Lichtbogenkanal ausgestattet, und die interne Lichtbogenklassifizierung der Schaltanlage lautet: IAC-A FLR 31,5 kA/1s.
BGS-40.5 green GIS SF6-freie gasisolierte Schaltanlage

Merkmale

  • Trockenluftisolierung, Vakuumunterbrechung, umweltfreundlich
  • Beim Einbau vor Ort ist kein Befüllen mit trockener Luft erforderlich.
  • Der Nenndruck für die Luftbefüllung ist auf 0,32 MPa reduziert.
  • Mit einzigartigem natürlichem Luftkühlungskanal
  • Modulares Design, abnehmbarer Gastank und separates Fach.
  • Der Hauptstromkreis ist vollständig gekapselt und mit IP67 isoliert.
  • Der Leistungsschalter ist für bis zu 1250 A ausgelegt, die Hauptsammelschiene für bis zu 1250 A und der Nennabschaltstrom beträgt 31,5 kA.
  • Hauptstromwandler und Überspannungsableiter mit Trennschalter, einfache Bedienung und Wartung.
  • Kompakte Größe

Vorteile

Diversifizierte Lösung

  • Diese SF6-freie Schaltanlage ist ein integraler Bestandteil von Trockenluftsystemen.
  • Bus und Linie VT
  • Trennschalter
  • Bus-Steigleitung
  • Messung

Entwicklungspotenzial

  • Wir haben die Kernkomponenten (CB und TPS) selbst entwickelt.

Kompakte Größe

  • Höhe: 2200 mm (die Höhe inklusive Niederspannungsverteilerkasten, der eine Standardhöhe von 500 mm hat; andere Abmessungen sind auf Anfrage erhältlich)
  • Breite: 600 mm/800 mm
  • Tiefe: 1300 mm

Positionierung

Technologie

  • 40,5-kV-Schaltanlagenreihe mit trockener Luftisolierung

Markt

  • Versorgungsunternehmen, Eisenbahn, erneuerbare Energien, Öl und Gas, Bergbau usw.
  • Afrika, Asien-Pazifik, Naher Osten, Europa

Qualität und Kosten

  • IEC-konform und kostengünstig

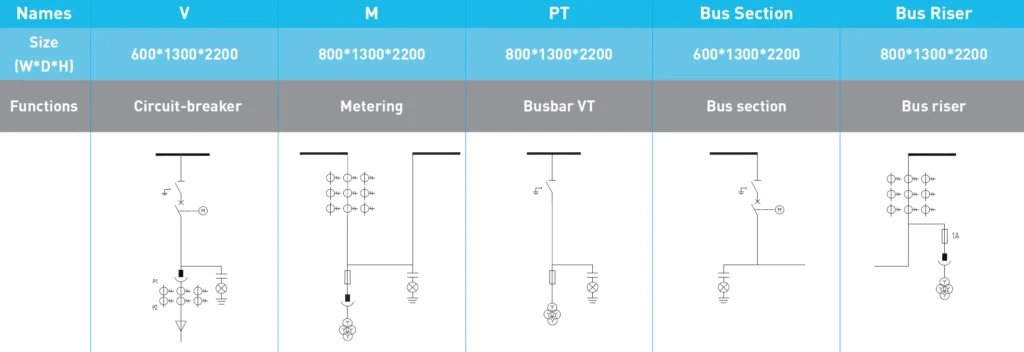

Funktionsumfang

Namen
V
M
PT
Busabschnitt
Bus-Steigleitung
Größe (B*T*H)
600*1300*2200
800*1300*2200
800*1300*2200
600*1300*2200
800*1300*2200
Funktionen
Leistungsschalter
Messung
Sammelschienen-Spannungswandler
Sammelschienenabschnitt
Sammelschienenabzweig

Technische Daten des Vakuum-Leistungsschalters BGS-40.5

Nennspannung
kV
40,5
1 Minute Netzfrequenz-Isolationsprüfung
kV
95/118
Blitzstoßspannungsfestigkeit (Spitzenwert)
kV
185/215
Nennfrequenz
Hz
50
Bemessungs-Kurzschlussausschaltstrom (Effektivwert)
kA
31,5
Bemessungsstoßstromfestigkeit
kA
80
Bemessungs-Kurzzeitstromfestigkeit (Effektivwert)
kA
31,5
Dauer des Bemessungs-Kurzzeitstroms
s
4
Elektrische Lebensdauer des Leistungsschalters
/
E2
100 % Kurzschlussausschaltzeiten
Zeiten
30
Nennstrom für das Laden über Kabel
A
50
Mechanische Lebensdauer des Leistungsschalters
Anzahl der Schaltspiele
M2
Schließzeit
ms
30–70 bei Nennspannung
Öffnungszeit
ms
18–45 bei Nennspannung
Kontaktöffnungsabstand
mm
23±2
Nennbetriebsablauf
/
O-0,3s-CO-180s-CO

BGS-40.5 Dreistellungsschalter – Technische Daten

Nennspannung
kV
40,5
1 Minute Netzfrequenz-Isolationsprüfung
kV
95/118
Blitzstoßspannungsfestigkeit (Spitzenwert)
kV
185/215
Nennfrequenz
Hz
50
Bemessungs-Kurzzeitstromfestigkeit (Effektivwert)
kA
31,5
Bemessungsstoßstromfestigkeit
kA
80
Dauer des Bemessungs-Kurzzeitstroms
s
4
Abstand zwischen dynamischen und statischen Kontakten des DS
mm
60±2
Abstand zwischen dynamischen und statischen Kontakten des ES
mm
60±2
Dreiphasige Schließasynchronität
mm
≤3
Dreiphasige Öffnungsasynchronität
mm
≤3
Der Stromkreiswiderstand zwischen den dynamischen und statischen Kontakten des Hauptstromkreises
μΩ
≤30
Manuelles Betätigungsdrehmoment
N·m
≤60 (innerhalb von 90 % des Verfahrwegs) / ≤120 (letzte 10 % des Verfahrwegs)
Mechanische Lebensdauer
Anzahl der Zyklen
5.000

Beschreibung des Schaltanlagengehäuses

Vakuum-Leistungsschalter

Beim Leistungsschalter des BGS-40.5 kommt Vakuumschalttechnologie zum Einsatz, die folgende Merkmale aufweist:

  • Maximaler Nennstrom: 1250 A
  • Bemessungs-Kurzzeitstromfestigkeit: 31,5 kA/4s
  • Bemessungs-Kurzschlussausschaltstrom: 31,5 kA
  • Elektrische Lebensdauer: E2
  • Mechanische Lebensdauer: M2 (10.000 Schaltspiele)

Funktion

  • Öffnen und schließen
  • Kurzschluss-Ausschalt- und Einschaltvorgänge
  • Integrierte Schaltung mit dreistufigem Schalter zur Realisierung der Erdungsfunktion.

Der dreiphasige Pol des Leistungsschalters ist horizontal im Lufttank des Leistungsschalters angeordnet, der Betätigungsmechanismus befindet sich außerhalb für eine einfache Wartung. Der Mechanismus und der Pol sind durch bewegliche Dichtungsbälge verbunden.

Dreistellungsschalter

Der dreistufige Schalter des BGS-40.5 vereint die Funktionen eines Trennschalters und eines Erdungsschalters. Er ist nicht zum Schalten unter Last geeignet und hat eine maximale Nennstromstärke von 1250 A. Schaltvorgänge (Ein- und Ausschalten) sind nur stromlos möglich.

Der dreistufige Schalter kann nur dann in die Erdungsposition gebracht werden, wenn kein Strom im Stromkreis fließt. Der Erdungsschalter kann erst geschlossen werden, nachdem der Leistungsschalter geöffnet wurde.

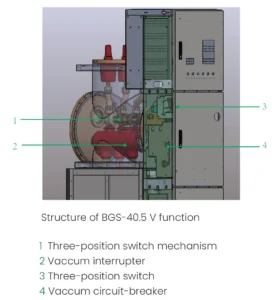

  1. Dreistufiger Schaltmechanismus
  2. Vakuumunterbrecher
  3. Dreistufenschalter
  4. Vakuumleistungsschalter

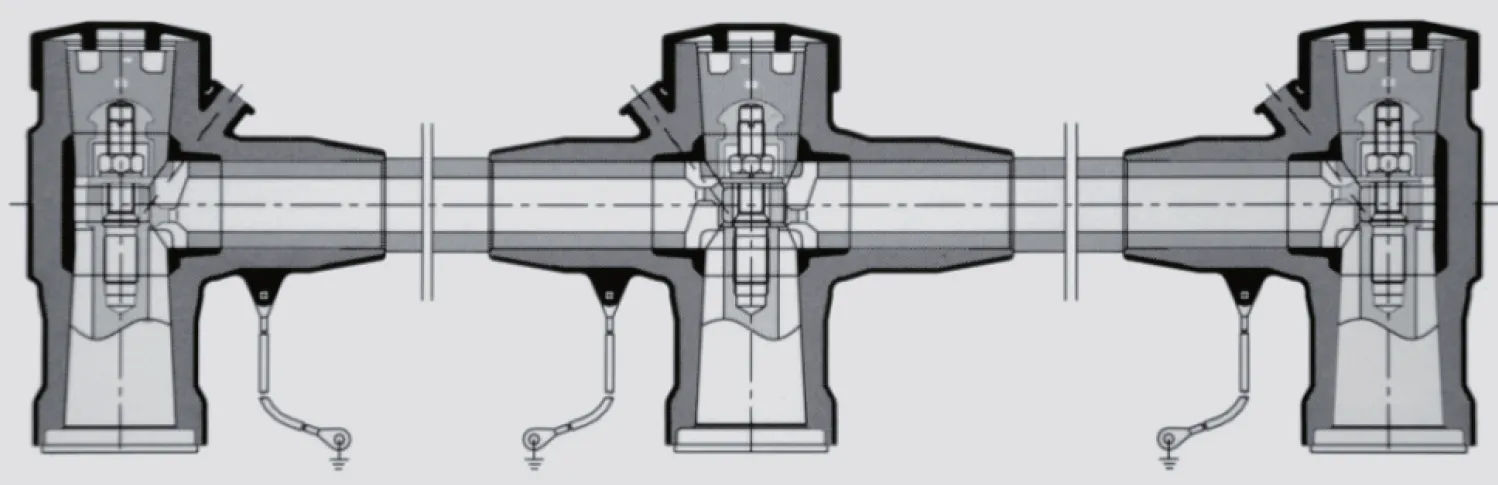

Busverbindung

Die obere Verlängerungssammelschiene wird zwischen den Schränken des BGS-40.5 mit einem maximalen Nennstrom von 1250 A verwendet. Die Installation ist einfach und stellt geringe Anforderungen an die Ebenheit des Fundaments. Die Teilentladung jeder einzelnen Sammelschiene liegt bei einer Spannung von 45 kV im Bereich von 5 pC.

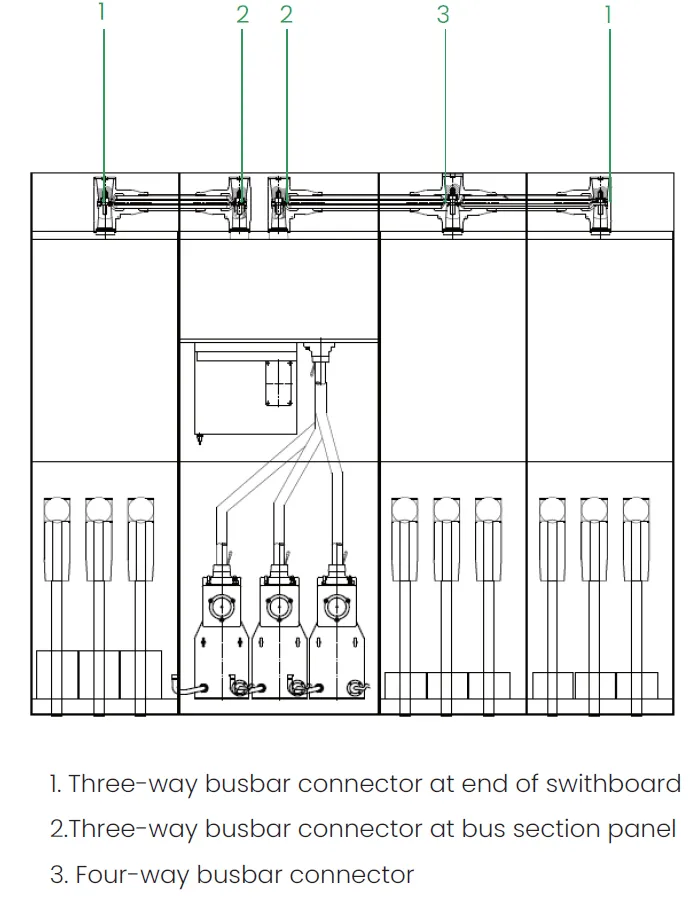

Beispiel für eine Stromschienenverbindung

Es gibt zwei Haupttypen von Sammelschienenverbindungen:

  • Der Drei-Wege-Sammelschienenverbinder wird am Ende der Schaltanlage und des Sammelschienenfelds verwendet.
  • Der Vier-Wege-Sammelschienenverbinder wird in der Mitte der Schaltanlage eingesetzt.
  1. Dreifach-Sammelschienenverbinder am Ende der Schaltanlage
  2. Dreifach-Sammelschienenverbinder am Sammelschienenfeld
  3. Vierfach-Sammelschienenverbinder

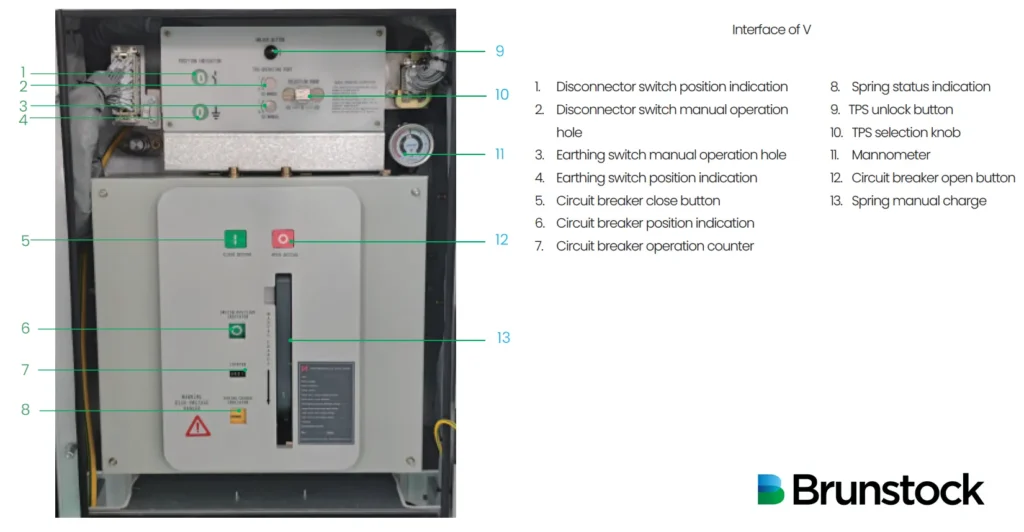

Betätigungsmechanismus (Dreistufenschalter und Leistungsschalter)

Die Bedientasten und die Stellungsanzeigen des Leistungsschalters, des Dreistellungsschalters und des Luftdruckmanometers des BGS-40.5 sind alle auf der Frontplatte angebracht. Die Bedienung und die Anzeigen sind benutzerfreundlich. Die genaue Struktur ist unten dargestellt:

1. Stellungsanzeige des Trennschalters

2. Öffnung für die manuelle Betätigung des Trennschalters

3. Öffnung für die manuelle Betätigung des Erdungsschalters

4. Stellungsanzeige des Erdungsschalters

5. Einschalttaste des Leistungsschalters

6. Stellungsanzeige des Leistungsschalters

7. Betriebsstundenzähler des Leistungsschalters

8. Federstatusanzeige

9. TPS-Entriegelungstaste

10. TPS-Auswahlknopf

11. Manometer

12. Leistungsschalter-Öffnungstaste

13. Manuelle Federladung

Dreiphasiger integrierter Stromwandler

Dreiphasiger integrierter Stromwandler

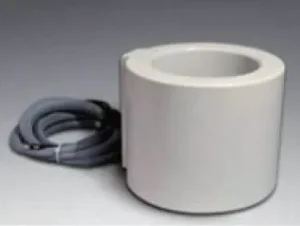

Ring-CT für Einzelkabel

Ring-CT für Einzelkabel

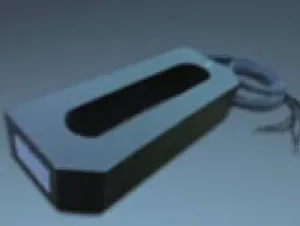

Ring-CT für Doppelkabel

Ring-CT für Doppelkabel

Stromwandler

Der BGS-40.5 verfügt über Ringkern-Stromwandler, die für ein- oder ausgehende Einzel- oder Mehrfachkabel sowie für die Hauptsammelschiene geeignet sind. Der Primärstrom des Stromwandlers liegt zwischen 100 A und 1250 A, der Sekundärstrom beträgt 1 A oder 5 A. Die genaue Anzahl der Kerne, die Genauigkeit und die Leistung des Stromwandlers werden bei der Bestellung festgelegt.

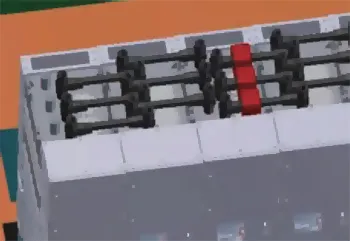

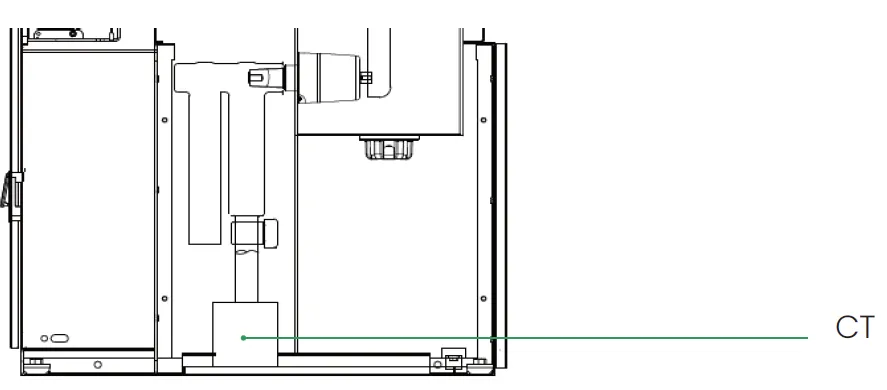

CT-Installation im Kabelabteil

Der ringförmige Stromwandler kann an das ein- bzw. ausgehende Kabel angepasst werden und wird, wie unten dargestellt, am Träger im Kabelraum befestigt.

Spannungswandler

Der Spannungswandler (VT) im BGS-40.5 ist mit einem isolierten Mittelspannungsanschluss mit Steckverbinder ausgestattet und wird direkt in die spezielle Buchse an der Unterseite des Lufttanks eingesteckt. Der VT-Kern und die Wicklung sind integriert und können optional durch eine Sicherung geschützt werden. Die Sicherung ist im Inneren des Spannungswandlers verbaut und ihre Stromstärke entspricht der Kurzschlussstromfestigkeit. Dies schützt den Spannungswandler effektiv bei Problemen im Stromnetz, beispielsweise durch Oberschwingungen. Die Abbildung unten zeigt den Spannungswandler mit und ohne Sicherung.

Die Sekundärspannung des Spannungswandlers beträgt 100 V, und der Sekundärkreis dient Mess- und Schutzzwecken. Beispiel: 35/√3/0,1/√3/0,1√3/0,1/3 kV. Die spezifische Anzahl der Sekundärwicklungen, die Genauigkeit, die Leistung und weitere Eigenschaften des Spannungswandlers werden bei der Bestellung festgelegt.

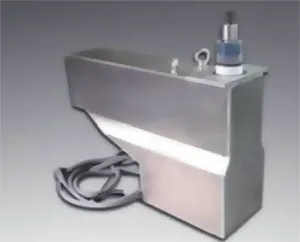

VT mit Sicherung

VT mit Sicherung

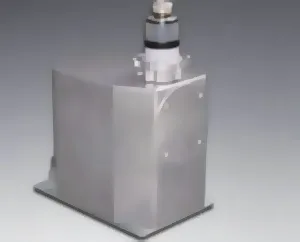

VT ohne Sicherung

VT ohne Sicherung

LV-Box

Das Niederspannungsgehäuse von Brunstock ist modular aufgebaut und verfügt über eine ausziehbare Konstruktion. Die Standardhöhe beträgt 500 mm und kann individuell angepasst werden. Die Niederspannungskomponenten und das Zubehör werden gemäß den Kundenanforderungen ausgelegt.

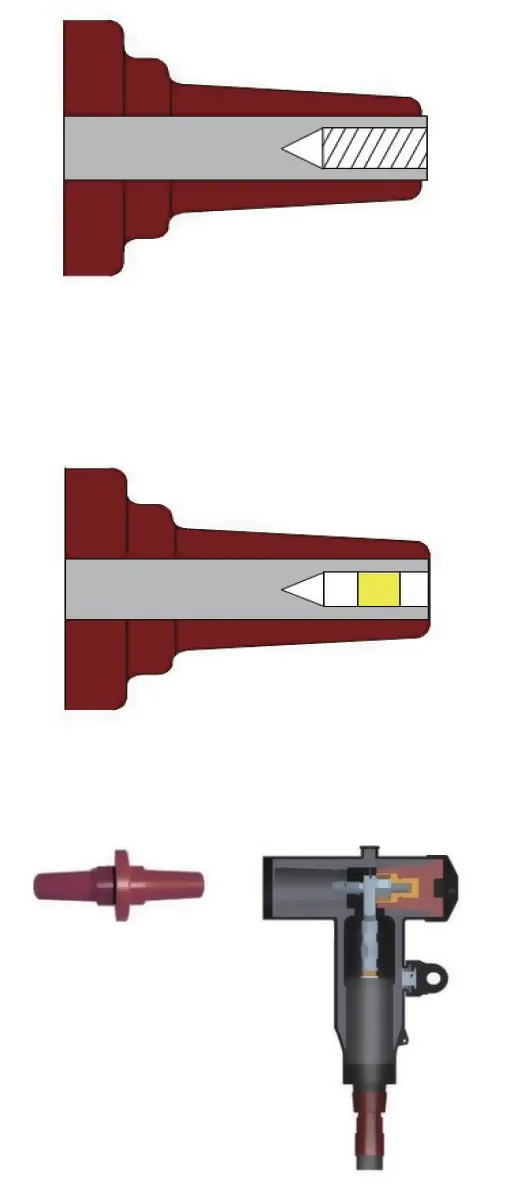

Außenkonus-Kabelverbinder

Außenkonus-Kabelverbinder

Der BGS-40.5 ist mit Kabeldurchführungen ausgestattet, die den Normen EN 50181 und IEC 60137 für den Kabelanschluss entsprechen. Die Durchführungen erfüllen die
Anforderungen der DIN 47636 T1. Folgende Kabeldurchführungen werden verwendet:
Schnittstelle C mit metrischem Gewinde M16 x 2, Serie 400, In = 630 A
Standardmäßig bei allen Modulen und für den Seitenanschluss

Schnittstelle B mit Stecker, Serie 400, In = 400 A
Optional für alle Module.
Der gelbe Bereich kennzeichnet die silberbeschichtete Kontaktfeder.

Die Installationsanleitung des Herstellers der Kabelanschlüsse ist zu beachten. Die Durchführungen müssen unbedingt mit dem mitgelieferten Silikonfett gründlich gefettet werden.

Wichtig:
Wenn keine Kabel angeschlossen sind, muss der Erdungsschalter in der geschlossenen Position verriegelt oder die Durchführungen müssen mit Endkappen versehen werden, bevor das Gerät unter Spannung gesetzt wird.

Entfernung A
Standard 225mm
Doppelkabel 332mm
Drei Kabel 450mm
Drei Kabel mit Überspannungsableitern 569mm

Überspannungsableiter

Die Überspannungsableiter BGS-40.5 verwenden einen Steckanschluss mit der Schaltanlage und können in zwei Typen von Kabeldurchführungen unterteilt werden:

  • Außenkonusbuchse

Überspannungsableiter sollten im Kabelanschlussraum installiert werden. Die spezifischen technischen Parameter der Ableiter werden bei der Bestellung festgelegt.

Der Außenkonus ist mit einer Nennspannung von 41, 42, 51, 52,7 oder 54 kV erhältlich.

Verriegelung

Elektrische Verriegelung

  • Die elektrische Verriegelung kann durch die Kontakterkennung und Logikprogrammierung intelligenter Steuer- und Schutzeinheiten für den Positionsstatus von TPS und Leistungsschalter realisiert werden, aber auch durch Mikroschalter.
  • Die elektrische Verriegelung kann nur betätigt werden, wenn die Sekundärstromversorgung eingeschaltet ist.
  • Ein elektromagnetisches Schloss ist für ES optional.

Mechanische Verriegelung

  • Die mechanische Verriegelung kann nur durch manuelles Betätigen der Hauptwelle mit dem TPS unter bestimmten Bedingungen erreicht werden.
  • Beim Schließen des Leistungsschalters ist die manuelle Betätigungsabdeckung des Trennschalters verriegelt. Erst nach dem Öffnen des Leistungsschalters kann die Abdeckung frei geöffnet werden, und der Griff kann in die Öffnung zur Betätigung des Trennschalters eingeführt werden. Solange die Abdeckung manuell geöffnet ist, kann der Leistungsschalter weder elektrisch noch mechanisch betätigt werden.
  • Schlüsselschloss und Vorhängeschloss sind für CB/DS/ES auf Anfrage optional erhältlich.

Verzahnung der Funktionseinheiten

Bei der Entwicklung des BGS-40.5 standen die Sicherheit des Bedienpersonals und die Zuverlässigkeit der Schaltanlage im Betrieb im Vordergrund. Ein Verriegelungssystem verhindert Fehlbedienungen. Die Bedienhebel lassen sich daher nur einsetzen, wenn der Betriebszustand dies zulässt. Der Zugang zum Kabelanschlussraum ist nur möglich, wenn der entsprechende Abzweig geerdet ist.

Diese Ringkabelanlagen sind mit folgenden Verriegelungen ausgestattet:

Funktionseinheit mit Vakuum-Leistungsschalter, Trennschalter und Erdungsschalter

Verriegelungsstatus (IS)

Unterbrechungsmechanismus Position Ist DS geöffnet? IS geschlossen IS ES geöffnet IS geschlossen Ist CB geöffnet? IS geschlossen IS-Kabelabteilplatte
Trennschalter (DS) Offen Entsperrt Entsperrt Entsperrt Entsperrt
DS Geschlossen Gesperrt Entsperrt Entsperrt
Erdungsschalter (ES) Offen Entsperrt Entsperrt Entsperrt Entsperrt Gesperrt
ES Geschlossen Gesperrt Gesperrt Entsperrt
Leistungsschalter Offen Entsperrt, wenn ES geöffnet ist | Gesperrt, wenn ES geschlossen ist Entsperrt Entriegelt, wenn DS geöffnet ist | Verriegelt, wenn DS geschlossen ist Entsperrt
CB Geschlossen Gesperrt Gesperrt Gesperrt Gesperrt

Packaging

For road and rail transport: BGS-40.5 switchboard is packaged under protective sheeting. It is delivered fi xed on to a wooden pallet by two plastic tapes.

For maritime transport: BGS-40.5 is packaged in a heat-sealed cover with bags of desiccant, then enclosed in a wooden case with a solid leak tight bottom (including transport by container).

For air transport: BGS-40.5 switchboard is packaged in a wooden boxes (crates) with solid walls and a protective cover (dust cover).

Handling

The BGS-40.5 must be transported vertically:

When moving using a forklift: Only move the device on a pallet.

When moving without a pallet: A lifting sling must be hooked on to the switchgear’s lifting rings. The angle with the lifting sling must be at least 45°.

When transporting on pallet: Don’t tilt the switchgear. Respect the centre of gravity markings.

When transporting with slings: Use the two lifting rings.

Storage

BGS-40.5 must be packaged depending on the requirements for its planned storage duration. BGS-40.5 must be preserved intact in its factory origin packaging.

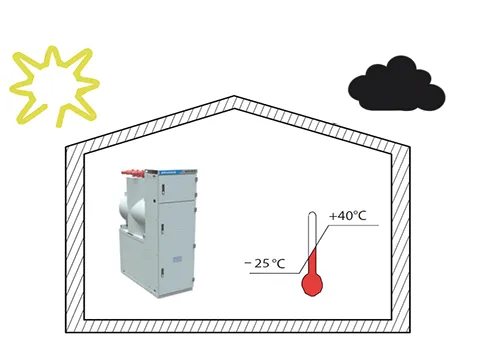

The storage area must not have any sharp and important changes in temperature. Consult us for any particular storage condition.

Brunstock product lifecycle

Brunstock representatives (subsidiaries and distributors) service their packaged products and solutions for the duration of their lifecycle according to their commercial agreements with customers. This would usually include planning and specifications prior to sales, implementation, operational support, optimisation and modernisation services, maintenance and dismantling at the end of each product’s life.

Planung und Spezifikationen

Die Mitarbeiter von Brunstock unterstützen Sie bei der Planung und Umsetzung Ihrer Lösung, um Ihre Prozesse abzusichern und Ihre Zeit optimal zu nutzen. Dank der Schulungen von Brunstock bieten unsere Mitarbeiter in der Regel folgende Leistungen an:

  • Technische Machbarkeitsstudien: Wir begleiten Sie bei der Entwicklung einer speziell auf die jeweilige Umgebung zugeschnittenen Lösung.
  • Vorläufige Planung: Beschleunigung der Bearbeitungszeit, um schnellstmöglich zu einem endgültigen Lösungsdesign zu gelangen.

Durchführung

Die Mitarbeiter von Brunstock unterstützen Sie bei der Installation effizienter, zuverlässiger und sicherer Lösungen, die auf Ihren Plänen basieren.

  • Projektmanagement: Entwickelt, um Ihnen zu helfen, Ihre Projekte pünktlich und im Rahmen des Budgets abzuschließen.
  • Inbetriebnahme: Gewährleistet die Übereinstimmung Ihrer tatsächlichen Leistung mit den Designvorgaben durch Tests vor Ort, Inbetriebnahme-Tools und -Verfahren.

Arbeiten

Die Mitarbeiter von Brunstock helfen Ihnen, die Betriebszeit Ihrer Anlagen zu maximieren und Ihre Investitionsausgaben durch ihre Dienstleistungen zu kontrollieren. Bitte fragen Sie sie nach spezifischen Details zu folgenden Punkten:

  • Vorteilhafte Servicepläne: Maßgeschneiderte Servicepläne, die vorbeugende, vorausschauende und korrektive Wartung umfassen.
  • Wartungsdienstleistungen vor Ort: Umfassendes Wissen und Erfahrung in der Wartung von Stromverteilungsanlagen.
  • Ersatzteilmanagement: Die Mitarbeiter von Brunstock können die Verfügbarkeit von Ersatzteilen sicherstellen und Ihnen helfen, das Wartungsbudget für Ihre Ersatzteile zu optimieren.
  • Technische Schulung: Zum Aufbau der notwendigen Fähigkeiten und Kompetenzen. Damit Sie Ihre Anlagen sicher und ordnungsgemäß bedienen können.

Optimieren und modernisieren

Die Vertreter von Brunstock unterbreiten Empfehlungen zur Verbesserung von Sicherheit, Verfügbarkeit, Zuverlässigkeit und Qualität.

  • Elektrische Bewertung: Festlegung von Verbesserungs- und Risikomanagementprogrammen.
  • Modernisierung der Schaltanlagenflotte: Mit unseren SF6-freien, umweltfreundlichen gasisolierten Schaltanlagen (GIS)

Häufigkeit der Wartungseingriffe

Die BGS-40.5-Schaltanlage ist weitgehend wartungsfrei. Je nach genauer Konfiguration der Anlage empfehlen wir Ihnen gegebenenfalls einen Wartungsplan, um die Lebensdauer Ihrer elektrischen Verteilungsanlage zu verlängern und die Leistung langfristig zu optimieren. Weitere Informationen finden Sie im Handbuch der BGS-40.5 und können mit Ihrem Brunstock-Vertreter besprochen werden.

Am Ende der Lebensdauer des BGS-40.5

Die Demontage und Zerlegung der BGS-40.5 ist am Ende ihrer Lebensdauer möglich. Die Trennung der die Schaltanlage bildenden Elemente wird vorgenommen:

  • Durch das Trennen der mechanischen Verbindungen
  • Durch das Zerlegen, Aufbrechen oder Durchtrennen der Verbindungen

Um eine effiziente und umweltfreundliche Sortierung und Entsorgung der Materialien zu gewährleisten, wurden alle Kunststoffkomponenten identifiziert. Ihr Brunstock-Ansprechpartner wird Ihnen als Kunde eine Beschreibung der Materialien sowie Informationen zum optimalen Verwertungsverfahren zukommen lassen, das die Recyclingunternehmen in Ihrer Region benötigen.

Verarbeitung am Ende der Nutzungsdauer

Brunstock kann Sie bei Ihrem Vorgehen zur Abwicklung des Lebenszyklusendes Ihres BGS-40.5 unterstützen.

Die Rückgewinnung gefährlicher Gase einstellen.

Aufgrund der Verwendung von trockener Luft benötigt das BGS-40.5 keinen Prozess mit gefährlichen Gasen.

Materialzusammensetzung und Verwertung am Ende der Nutzungsdauer

Nach der Demontage oder Zerlegung müssen die wiedergewonnenen Elemente auf folgende Weise zur Weiterverarbeitung weitergeleitet werden:

Abfallart Ziel Empfohlene Verarbeitung
Stahl und Edelstahl Lokaler Inkassobeauftragter Zerkleinern, Sortieren und Recyceln
Aluminiumlegierung Lokaler Inkassobeauftragter Zerkleinern, Sortieren und Recyceln
Nichteisenmetalle Lokaler Inkassobeauftragter Zerkleinern, Sortieren und Recyceln
Epoxidharz Zementwerk Aufwertung mit geringerer Wertschöpfung
Thermoplaste Lokaler Inkassobeauftragter Verbrennung
Molekularsieb Autorisiertes Netzwerk Beseitigung
Verschmutzte Schutzausrüstung Autorisiertes Netzwerk Verbrennung
Kabel Lokaler Inkassobeauftragter Trennung von Ummantelung und Leitern

Wenn es um Ihre elektrische Verteilungsanlage geht, können Ihnen die Vertreter von Brunstock behilflich sein:

  • Steigerung von Produktivität, Zuverlässigkeit und Sicherheit
  • Risiken mindern und Ausfallzeiten begrenzen.
  • Halten Sie die Ausrüstung auf dem neuesten Stand und verlängern Sie deren Lebensdauer.
  • Kosten senken und Ersparnisse steigern
  • Verbessern Sie Ihre Kapitalrendite.

Diese Webseite ist eine HTML-Version des Katalog-PDFs (Teil 2 von 2). Siehe Teil 1. Sie können die PDFs zu diesem Produkt auf der Hauptseite für SF6-freie Schaltanlagen herunterladen.
